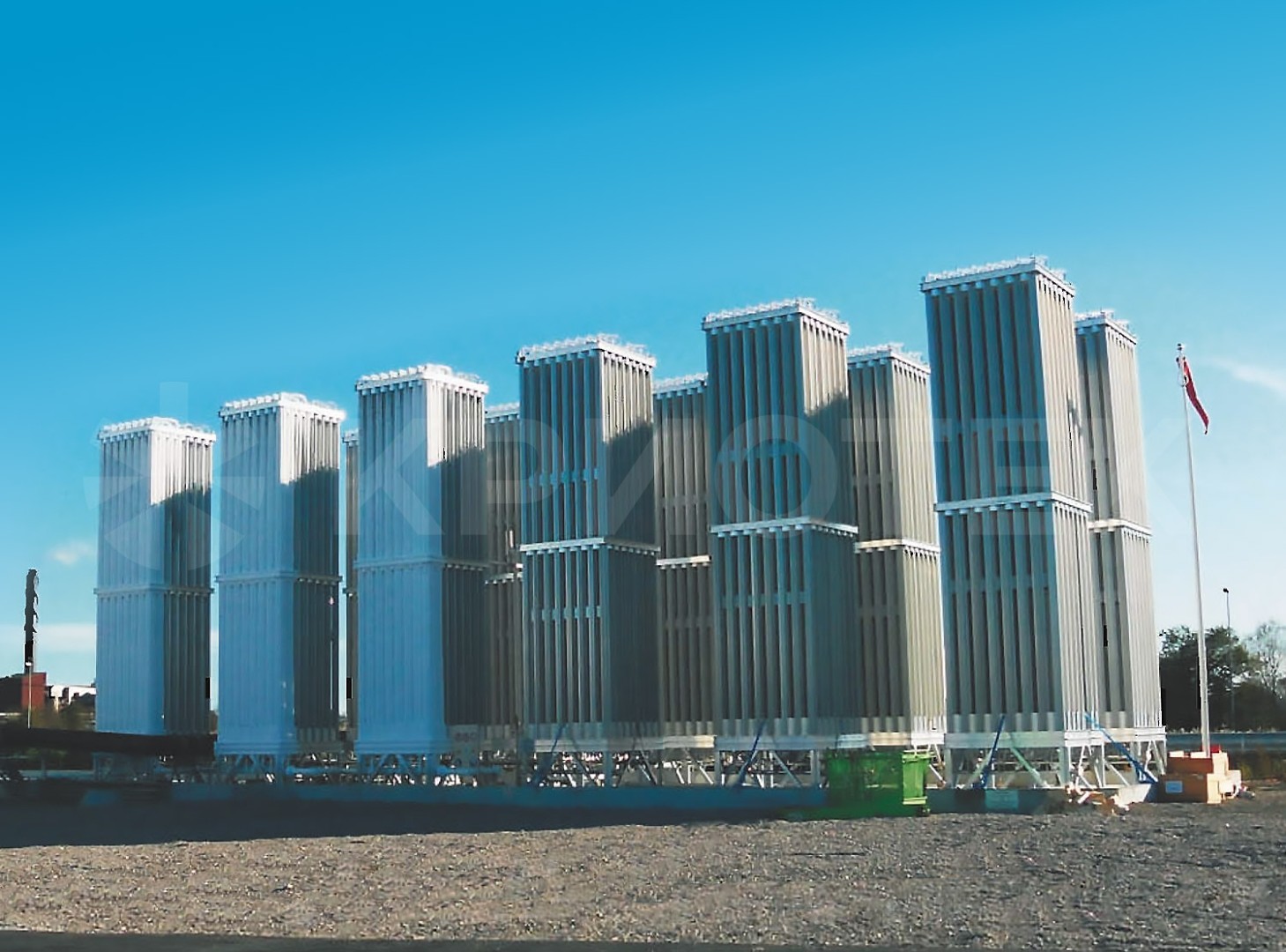

Испаритель атмосферный Supergap SGxxHF/SS
Испарители атмосферные Supergap изготавливаются компанией Chart Ferox в Чехии. Испарители имеют широкий модельный ряд: производительность от 50 до 4 000 Нм3/час, давление от 40 до 400 бар.
Испарители атмосферные Supergap – это современные теплообменники для промышленных газов и предназначены для газификации сжиженных атмосферных газов и СПГ: жидкого азота (LIN), жидкого кислорода (LOX), жидкого аргона (LAR), жидкой углекислоты (LCO2), жидкой закиси азота (LN2O) и сжиженного природного газа (LNG).
Испарители спроектированы и прошли испытания на устойчивость к циклическим воздействиям низких температур и ледовой нагрузки, создаваемых в процессе работы атмосферного испарителя в течение длительного времени. Соответствуют самым строгим требованиям, принятым в газовой промышленности.
Все модели сертифицированы в соответствии с директивой ЕС для оборудования, работающего под давлением, и соответствуют требованиям Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Испарители атмосферные поставляются в составе газификаторов криогенных холодных на базе емкостей VT Performer, VT Individual.
Модель | Вес | Длина | Ширина | Высота | Номинальная производительность по жидкому кислороду |
кг | мм | мм | мм | Нм3/ч | |
SG25HF | 70 | 570 | 570 | 3860 | 59 |
SG35HF | 98 | 830 | 570 | 3860 | 89 |
SG50HF | 125 | 1130 | 570 | 3860 | 118 |
SG70HF | 184 | 1210 | 900 | 3860 | 177 |
SG95HF | 234 | 1210 | 1210 | 3860 | 236 |
SG110HF | 263 | 1210 | 900 | 5410 | 256 |
SG140HF | 345 | 1210 | 1210 | 5410 | 353 |
SG180HF | 424 | 1210 | 1510 | 5410 | 440 |
SG216HF | 526 | 1840 | 1440 | 5690 | 527 |
SG270HF | 646 | 1840 | 1740 | 5690 | 656 |
SG320HF | 767 | 1840 | 2050 | 5700 | 787 |
SG360HF | 857 | 1890 | 1740 | 7200 | 873 |
SG430HF | 1018 | 1890 | 2050 | 7200 | 1042 |
SG500HF | 1175 | 1890 | 2350 | 7200 | 1212 |
SG580HF | 1338 | 1890 | 2580 | 7200 | 1381 |
SG670HF | 1547 | 2500 | 2280 | 7200 | 1605 |
SG770HF | 1758 | 2500 | 2580 | 7200 | 1826 |
SG860HF | 1969 | 2500 | 2890 | 7200 | 2046 |
SG1150HF | 2792 | 2500 | 2580 | 10520 | 2695 |
SG1300HF | 3116 | 2500 | 2880 | 10520 | 3009 |
SG1500HF | 3672 | 2500 | 2590 | 13570 | 3530 |
SG1700HF | 4114 | 2500 | 2890 | 13570 | 3938 |
